JPDE 155x130x25,4x9,52x147,6
Réf :
KDSB155130254
Une question? 04 74 990 327
Vos informations de réassurance mode de paiement
Vos informations de réassurance mode de livraison

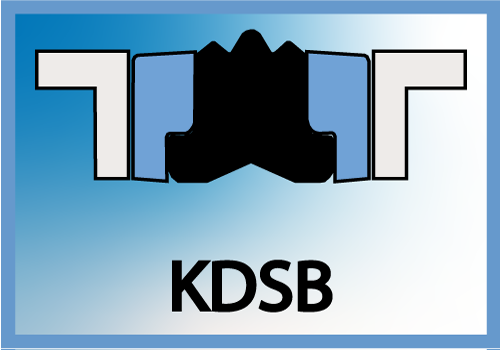

Le profil KDSB est un joint de piston compact double effet. Il se compose d’une partie centrale NBR assurant l’étanchéité, de deux supports latéraux qui servent de bagues anti-extrusion et de deux bagues de guidage extérieurs qui tiennent alignée la tête de piston dans le vérin. Le montage de ce joint peut être effectué, soit dans un logement fermé sur un piston monobloc, soit dans un logement ouvert dans un piston en deux parties.
L’ordre de montage est le suivant :
1 – l’élément en caoutchouc
2 – les supports anti extrusion
3 – les anneaux de guidage.
Le piston ne doit pas comporter de marques d’usinage qui pourraient endommager l’élément en caoutchouc pendant l’installation.
-Temp max -30 + 100 °c
- Vitesse max <0.5 ms
- Pression <400 bars
L’ordre de montage est le suivant :
1 – l’élément en caoutchouc
2 – les supports anti extrusion
3 – les anneaux de guidage.
Le piston ne doit pas comporter de marques d’usinage qui pourraient endommager l’élément en caoutchouc pendant l’installation.
-Temp max -30 + 100 °c
- Vitesse max <0.5 ms
- Pression <400 bars
Nom de la caractéristique | Valeur de la caractéristique |
---|---|
Poids | 0.0343 kg |
Diamètre intérieur | 130 mm |
Diamètre extérieur | 155 mm |
Hauteur de logement | 25.4 mm |
Largeur de guidage | 9.52 mm |
Diamètre intermédiaire | 147.6 mm |
Matière | NB/HY/POM |
