JT PISTON NB/HY/POM TYPE TPSG

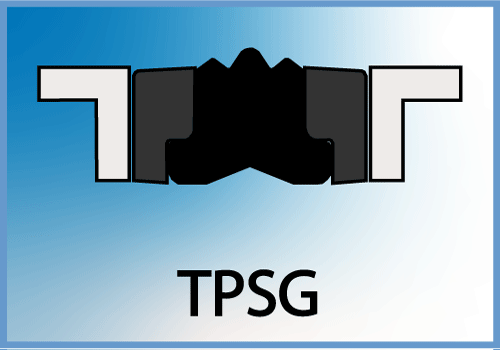

Le profil TPS/G est un joint de piston compact double effet. Il se compose d’une partie centrale NBR assurant l’étanchéité, de deux supports latéraux qui servent de bagues anti-extrusion et de deux bagues de guidage extérieurs qui tiennent alignée la tête de piston dans le vérin. Le montage de ce joint peut être effectué, soit dans un logement fermé sur un piston monobloc, soit dans un logement ouvert dans un piston en deux parties. L’ordre de montage est le suivant : 1 – l’élément en caoutchouc 2 – les supports anti extrusion 3 – les anneaux de guidage. Le piston ne doit pas comporter de marques d’usinage qui pourraient endommager l’élément en caoutchouc pendant l’installation. -Temp max -30 + 100 °c - Vitesse max <0.5 ms - Pression <400 bars
