CPDE 180x159x8.1 PB40/NBR7

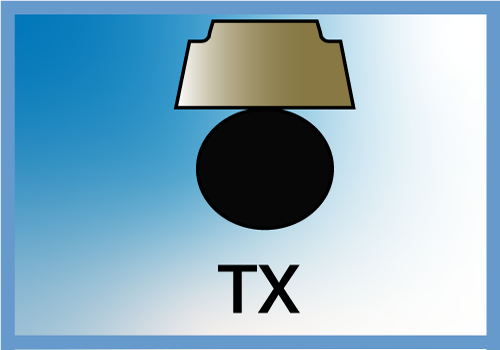

Le profil TX est un joint composite de piston double effet. Son profil tronconique est dû à ses flancs inclinés. On conserve ainsi une compression maximale sous pression. L’angle créé par la section particulière du profil TX permet un léger mouvement de basculement de la bague, ce qui génère sur l’arrête d’étanchéité qui est directement en contact avec la pression une compression maximale.
Le joint TX ne présente aucune arête vive du côte inverse à la pression, ce qui réduit fortement le risque d’extrusion de la bague PTFE.
Il est constitué d’une bague d’étanchéité en PTFE + 40% bronze et d’un Torique en NBR. Faible frottement, absence de broutage, vitesse linéaire élevée, tenue à haute pression.

-Temp max -30 + 100 °c
- Vitesse max <15 ms
- Pression <800 bars

Nom de la caractéristique	Valeur de la caractéristique
Poids	0.00515 kg
Dimensions	159 x 180 x 8 mm
Diamètre intérieur	159 mm
Diamètre extérieur	180 mm
Hauteur de logement	8.1 mm
Matière	PB/NBR

• Joint de Piston - Composite de Piston Double Effet.pdf
